การทดสอบภาคสนามและการแบ่งปันการประเมินผลน้ำด้วยน้ำด้วยอุปกรณ์ถ่ายภาพหลุมเจาะ

การทดสอบภาคสนามและการแบ่งปันการประเมินผลน้ำด้วยน้ำด้วยอุปกรณ์ถ่ายภาพหลุมเจาะ

พื้นหลัง

Gold Company ใช้อุปกรณ์ถ่ายภาพ GD-C1201 BoreHole เพื่อทำการวิเคราะห์ภาพ 3 มิติเต็มรูปแบบของบ่อน้ำที่มีความลึก 200 เมตร การวัดเส้นผ่านศูนย์กลางประมาณ 20 เซนติเมตรที่เปิดและครอบคลุมความยาวรวมประมาณ 200 เมตรได้รับการสำรวจเพื่อประเมินสภาพที่แม่นยำของ Wellbore รวมถึงการตรวจหารอยแยกที่สำคัญการแบ่งชั้นและปัจจัยที่มีศักยภาพอื่น ๆ

สำรวจ

อุปกรณ์ถ่ายภาพหลุมเจาะจะสแกนและบันทึกเงื่อนไขภายในของบ่อน้ำจับภาพเฉพาะของใต้ผิวดิน โดยทั่วไปจะประกอบด้วยกล้องหนึ่งหรือหลายตัวที่ติดตั้งบนเครื่องมือหรืออุปกรณ์ที่ลดลงในหลุมซึ่งช่วยให้สืบเชื้อสายไปตามความลึกของบ่อน้ำ

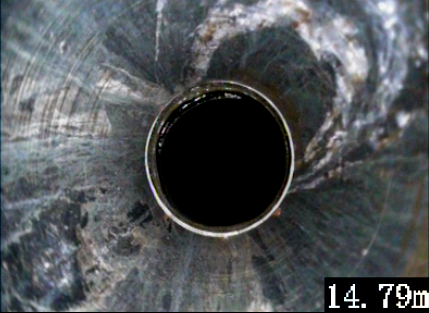

ในระหว่างการทดสอบอุปกรณ์การถ่ายภาพหลุมเจาะจะจับภาพของ Wellbore อย่างต่อเนื่องเผยให้เห็นรายละเอียดและคุณสมบัติของกำแพง Wellbore ภาพเหล่านี้สามารถแสดงสภาพพื้นผิว, รอยแตก, การแบ่งชั้น, การตกตะกอนและปัญหาที่อาจเกิดขึ้นอื่น ๆ ของ Wellbore ข้อมูลการถ่ายภาพสามารถส่งไปยังอุปกรณ์พื้นผิวสำหรับการบันทึกและการวิเคราะห์ผ่านสายเคเบิลหรือแบบไร้สาย

ด้วยอุปกรณ์ถ่ายภาพหลุมเจาะผู้ประกอบการสามารถสังเกตภาพเรียลไทม์ของ Wellbore และบันทึกและบันทึกได้ตามต้องการ ภาพเหล่านี้ให้ความเข้าใจอย่างละเอียดเกี่ยวกับโครงสร้างและเงื่อนไขที่ดีช่วยในการกำหนดสุขภาพของบ่อน้ำประเมินความรุนแรงของรอยร้าวและระบุการกระจายตะกอน ข้อมูลนี้มีค่าสำหรับการบำรุงรักษาบ่อน้ำการสำรวจทางธรณีวิทยาและการประเมินทางวิศวกรรม

อุปกรณ์ที่ใช้

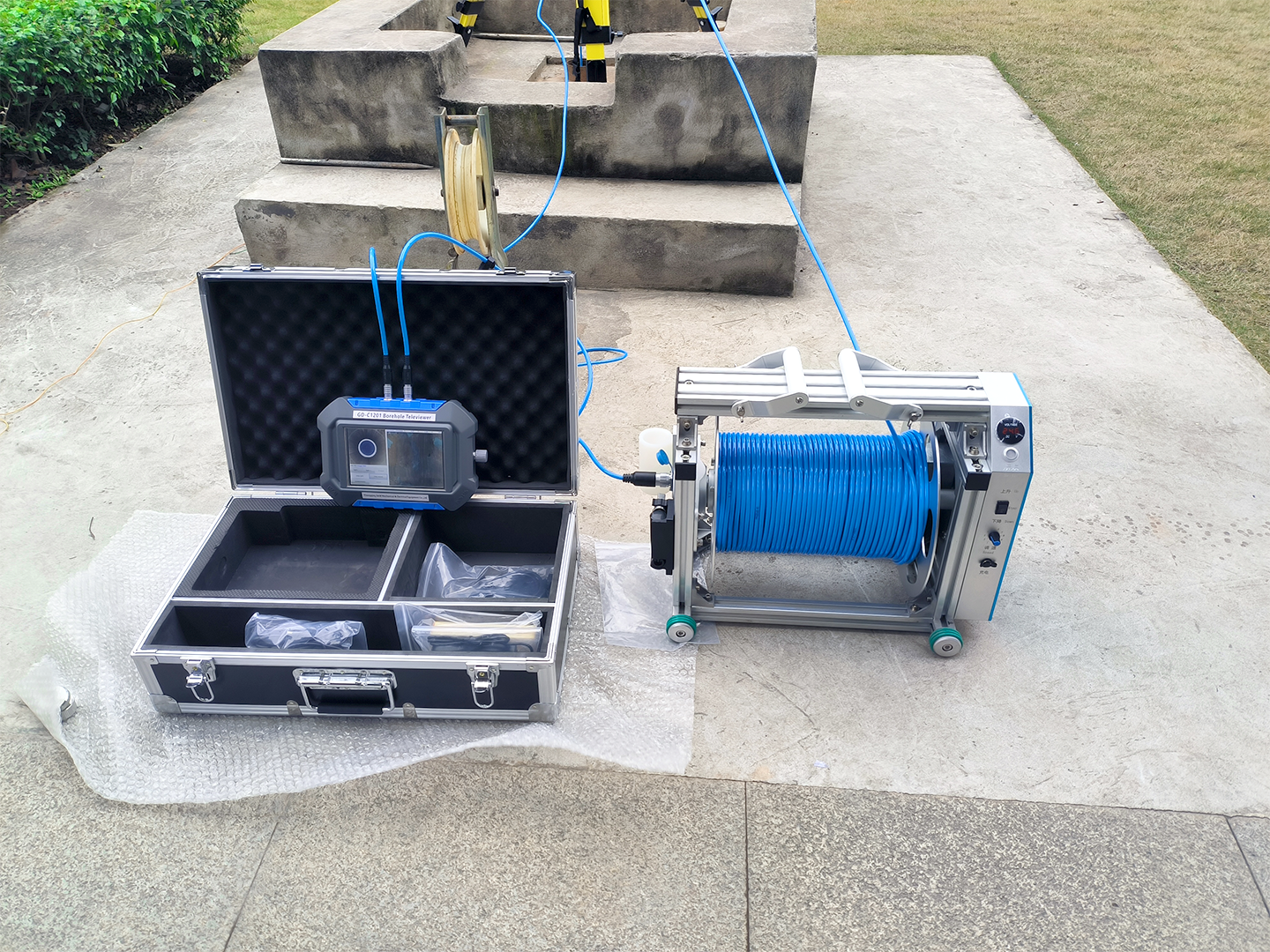

• GD-C1201 ระบบถ่ายภาพผนังหลุมเต็มรูปแบบ

• โพรบน้ำลึก 52 มม.

ผลลัพธ์

ขึ้นอยู่กับการตรวจสอบที่ดำเนินการโดยใช้อุปกรณ์ถ่ายภาพหลุมเจาะ 3 มิติบนบ่อน้ำลึก 200 เมตรได้รับผลลัพธ์ต่อไปนี้: ได้รับ:

• Wellbore Surface: อุปกรณ์การถ่ายภาพ 3 มิติให้ภาพความละเอียดสูงเปิดเผยข้อมูลโดยละเอียดเกี่ยวกับพื้นผิวของ Wellbore โดยรวมแล้วพื้นผิว Wellbore นั้นราบรื่นโดยไม่มีความเสียหายที่เห็นได้ชัดเจนหรือสัญญาณของการกัดกร่อน

• รอยร้าวและความผิดพลาด: ในระหว่างการตรวจสอบมีการระบุรอยแตกเล็ก ๆ หลายครั้งโดยส่วนใหญ่จะเข้มข้นในพื้นที่เฉพาะของผนังหลุม รอยแตกเหล่านี้มีขนาดเล็กและปัจจุบันไม่ได้เป็นภัยคุกคามที่สำคัญต่อความมั่นคงของโครงสร้างของบ่อน้ำ นอกจากนี้ยังไม่พบสัญญาณของความผิดพลาดที่เห็นได้ชัด

• ตะกอนและเงินฝาก: ข้อมูลการถ่ายภาพแสดงการกระจายของตะกอนภายในหลุม พบฝากบางส่วนที่ด้านล่างของบ่อน้ำ; อย่างไรก็ตามพวกเขาไม่ได้ส่งผลกระทบต่อผลผลิตหรือการทำงานของน้ำอย่างมีนัยสำคัญ

• ปัญหาอื่น ๆ : นอกเหนือจากผลลัพธ์ดังกล่าวไม่มีปัญหาที่ชัดเจนเช่นช่องว่างการแบ่งชั้นหรือปัญหาโครงสร้างอื่น ๆ

โดยสรุปขึ้นอยู่กับการตรวจสอบที่ดำเนินการกับอุปกรณ์ถ่ายภาพ 3D หลุมเจาะ 3D บ่อน้ำอยู่ในสภาพโดยรวมที่ดี อย่างไรก็ตามอาจจำเป็นต้องมีการตรวจสอบและบำรุงรักษาเพิ่มเติมสำหรับรอยแตกขนาดเล็กและตะกอนตะกอนที่มีการแปลเพื่อให้แน่ใจว่ามีเสถียรภาพและประสิทธิภาพในระยะยาวของบ่อน้ำ

ถ่ายภาพ

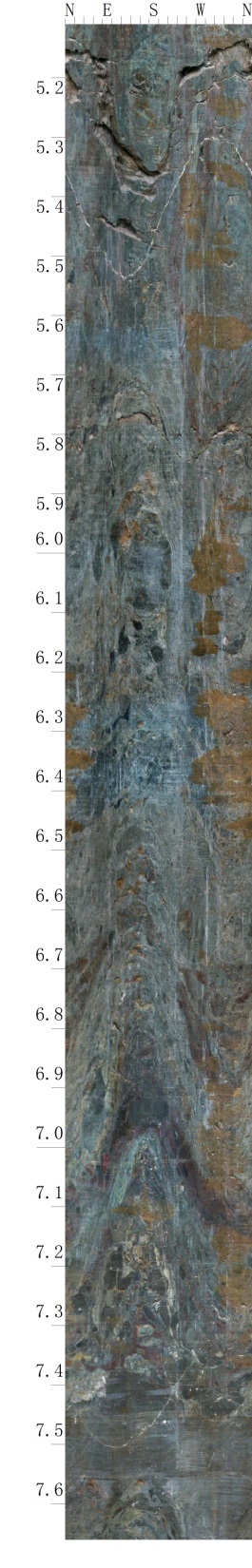

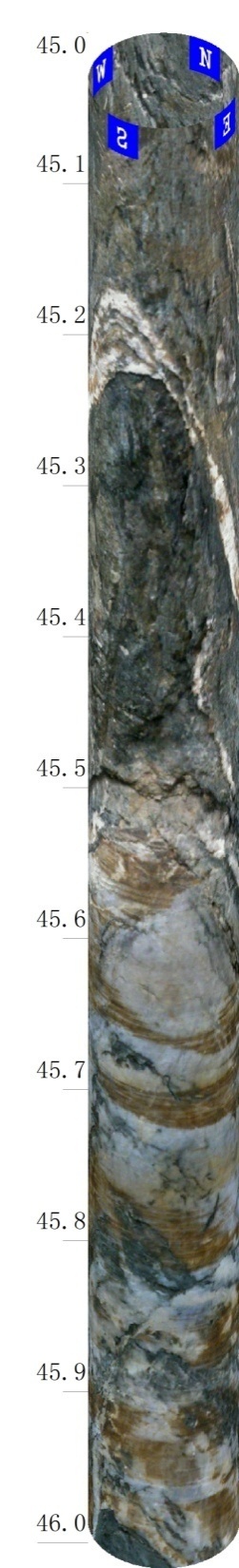

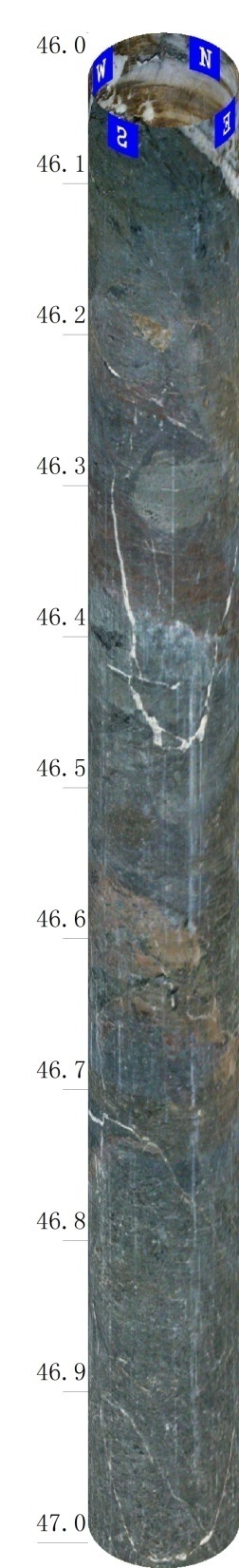

แผนภูมิการพัฒนา CorePlane เสมือนจริง
