วิธีการคำนวณ Earthwork โดยการถ่ายภาพโดรน PPK?

วิธีการคำนวณ Earthwork โดยการถ่ายภาพโดรน PPK?

โครงการขุดภาคพื้นดินเกือบจะเกี่ยวข้องกับการคำนวณดิน ปริมาณของหินโลกถูกกำหนดโดยคุณภาพของการแสดงออกของภูมิประเทศผ่านเสียงพึมพำกับชุด GPS GPS PPK แบบโหลดทองคำ F2 GPS ซึ่งสร้างการแสดงออกทางภูมิประเทศ, ภาระงานขนาดเล็ก, ซอฟต์แวร์อัตโนมัติสูง, ความแม่นยำในการคำนวณที่เชื่อถือได้และผลการคำนวณเป็นวิธีการสำรวจและการคำนวณ วิธีการ ผลลัพธ์ของมันถูกใช้ในการคำนวณของเทียบเท่าในสอง flops และผลลัพธ์มีความน่าเชื่อถือและมีเอฟเฟกต์ภาพ

1. วิธีการคำนวณแบบ earthwork ด้วยการสำรวจการถ่ายภาพโดรน PPK ที่มีความแม่นยำสูงสูง

1. เทคโนโลยีสำรวจการถ่ายภาพโดรน 1 PPK 1 PPK

การสำรวจการถ่ายภาพสามารถรับแบบจำลองพื้นผิวดิจิตอลระดับสูงและมีความละเอียดสูง DSM ซึ่งเป็นการแสดงออกถึงความน่าเชื่อถือของภูมิประเทศพร้อมกันส่งออกข้อมูลภาพภาพถ่ายบวกพร้อมข้อมูลตำแหน่งเชิงพื้นที่ สามารถวัดได้ในข้อมูลภาพ เสียงพึมพำนั้นมาพร้อมกับชุด PPK จะมีคุณสมบัติเช่นการกระทำที่แม่นยำยืดหยุ่นเร็วเศรษฐกิจ ฯลฯ UAV PPK สามารถรับภาพที่มีคุณภาพสูงได้อย่างรวดเร็วและมีประสิทธิภาพสูง

โดยทั่วไปแล้วเทคนิคการสำรวจการถ่ายภาพจะรวมถึงเนื้อหาสำคัญเช่นการปรับสภาพรูปภาพ, การรวมกันของเครือข่ายภูมิภาค, การจับคู่แบบหลายมุมมอง, การสร้าง DSM, การแก้ไขเหตุการณ์จริง, การสร้างแบบจำลองสามมิติ

การรวมกันแบบหลายมุมมอง ภาพหลายมุมมองไม่เพียง แต่มีข้อมูลการถ่ายภาพแนวตั้งเท่านั้น แต่ยังรวมถึงข้อมูลการถ่ายภาพรวมกับองค์ประกอบตำแหน่งภายนอกแบบหลายมุมมองที่จัดทำโดยระบบ PPK CM POS Gold ชื่อการจับคู่อัตโนมัติและวิธีการใช้งานเว็บฟรี . ได้รับผลการจับคู่

การจับคู่ภาพแบบหลายมุมมอง การจับคู่ภาพเป็นหนึ่งในปัญหาพื้นฐานของการสำรวจการถ่ายภาพ ดังนั้นวิธีการพิจารณาข้อมูลซ้ำซ้อนอย่างเต็มที่ในระหว่างกระบวนการจับคู่อย่างรวดเร็วและถูกต้องได้อย่างรวดเร็วและถูกต้องได้อย่างถูกต้องในภาพหลายมุมมองจากนั้นรับข้อมูลสามมิติของวัตถุภาคพื้น การจับคู่

การสร้างแบบจำลองพื้นผิวดิจิตอลและการแก้ไขภาพการประพฤติมิชอบอย่างแท้จริงการจับคู่แบบเข้มข้นของมุมมองแบบเข้มข้นสามารถรับโมเดลพื้นผิวดิจิตอลความละเอียดสูง (DSM) ที่มีความแม่นยำสูงซึ่งแสดงความสมบูรณ์ของพื้นผิวภูมิประเทศอย่างเต็มที่ แต่มีความแตกต่างอย่างมากในภาพเอียงหลายมุมและการบดเคี้ยวและเงาที่ร้ายแรงความยากใหม่คือการรับ DSM โดยอัตโนมัติหากขึ้นอยู่กับภาพที่เอียง

1.2 เวิร์กโฟลว์สำหรับการสำรวจการถ่ายภาพโดรน PPK

1.2. 1 การเก็บข้อมูล

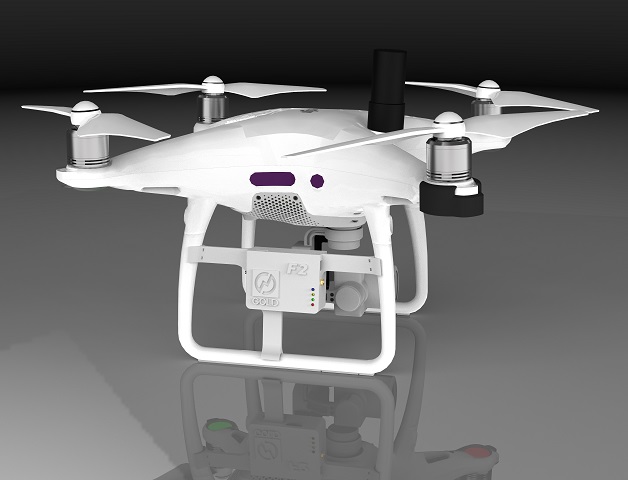

ภาพพื้นผิวคอลเลกชันแบบซิงโครนัสและความแม่นยำสูง POS โดยใช้ DJI Phantom 4 Pro พร้อมชุด Gold F2 PPK

1.2.2 การประมวลผลข้อมูล

จับคู่อิมเมจเรขาคณิตเพื่อให้ได้เมฆจุดกระจัดกระจายผ่านอัลกอริทึมที่สอดคล้องกันเมฆจุดเบาบางจะถูกเข้ารหัสเพื่อให้ได้เมฆที่มีความหนาแน่นสูง

1.2.3 เอาต์พุต

โมเดล 3 มิติกับผลิตภัณฑ์ 4D

PhotosCan สามารถข้อมูลการประมวลผลอัตโนมัติอย่างเต็มที่ทำให้โมเดล 3 มิติพร้อมพิกัดโดยละเอียดโดยจุดควบคุมจริงที่ได้รับรางวัล และขึ้นอยู่กับโมเดล 3D ที่มีความแม่นยำสูงสูงสามารถสร้างผลการสำรวจเช่น DSM, DOM, DLG ฯลฯ ดูตามขั้นตอนการดำเนินการดังต่อไปนี้ในรูปที่ 1

1.3 การคำนวณ Earthwork โดย DEM

กุญแจสำคัญในการคำนวณ Earthwork คือการแสดงภูมิประเทศภูมิประเทศดั้งเดิมอย่างแม่นยำและหลังการเร่งปฏิกิริยาการวิเคราะห์เชิงพื้นที่และการวิเคราะห์การทับซ้อนซึ่งขึ้นอยู่กับ DEM, ArcGIS สามารถวิเคราะห์แบบจำลองภูมิประเทศก่อนและหลังการขุด ArcGIS ปริมาณของแผ่นผ่านโมดูลการวิเคราะห์ทางสถิติ

ซอฟต์แวร์ ArcGIS คำนวณ Earthwork เทียบเท่าโดยใช้ข้อมูลแรสเตอร์ โครงสร้างข้อมูลแรสเตอร์นั้นง่ายมากมีประโยชน์อย่างมากต่อการใช้งานคอมพิวเตอร์และการประมวลผลเป็นรูปแบบข้อมูลฐานอวกาศที่ใช้กันทั่วไป การวิเคราะห์เชิงพื้นที่ตามข้อมูลแรสเตอร์เป็นพื้นฐานสำหรับการวิเคราะห์เชิงพื้นที่ GIS พื้นที่ข้อมูล Grid Grid (โมดูลการวิเคราะห์) ให้ชุดเครื่องมือที่ถูกต้องซึ่งสะดวกในการดำเนินการคำนวณส่วนของชั้น โดยการสำรวจการถ่ายภาพการถ่ายภาพข้อมูลล่วงหน้าของพื้นผิวและข้อมูลการกำหนดข้อมูลพื้นผิวในภายหลังจะได้รับและข้อมูลกริดทั้งสองจะถูกคำนวณและความแตกต่างคือความสูงของการเติม (การขุด) ของจุดกริด

1. 3.1 การเตรียมข้อมูล

เตรียมการขุด DEM และ DEM หลังการสำรวจโดยการสำรวจการถ่ายภาพเอียงหรือ DEM ที่สร้างโดยข้อมูลการออกแบบ

1. 3. 2 การประมวลผลข้อมูล

ตรวจสอบความสอดคล้องของระบบพิกัดข้อมูลเพื่อให้แน่ใจว่าข้อมูลทั้งสองมีระบบพิกัดและระบบความสูงเท่ากันระบบพิกัดควรเป็นระบบพิกัดระนาบเกาส์เซียน

1. 3. การคำนวณดิน 3 ครั้ง

คำนวณพื้นด้วยเครื่องมือนักวิเคราะห์ 3 มิติ→ Raster Surface → Filler Tools รูปที่ 2 ถูกเลือกในหน้าต่างโต้ตอบเพื่อป้อนข้อมูล DEM ทั้งสองและกริดเอาต์พุตคือตำแหน่งการจัดเก็บข้อมูล DEM ภายในการขุดค้นสุดท้ายหรือช่วงการเติมแบ็คไฟลัน

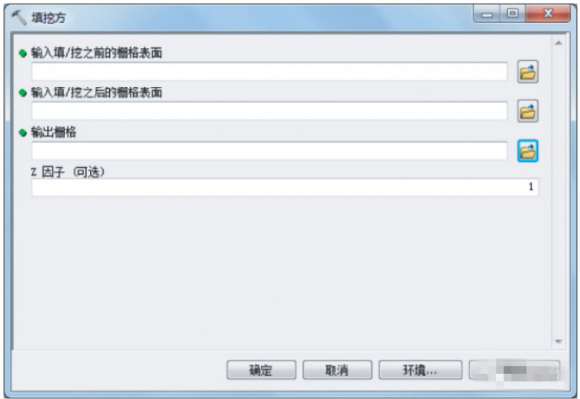

รูปที่ 2 กล่องโต้ตอบเกี่ยวกับเครื่องมือเติม ArcGIS

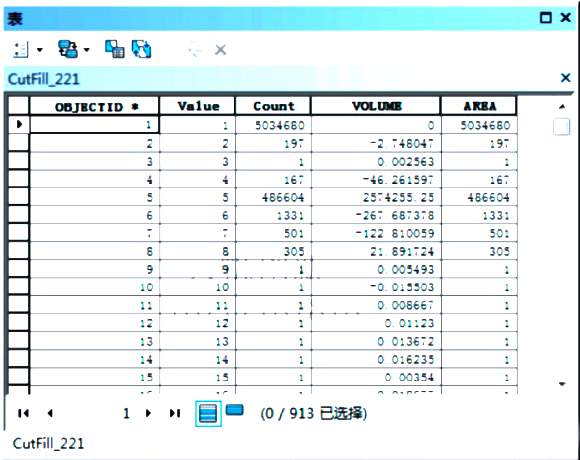

1.3. สถิติ Earthwork 4

จากข้อมูล DEM สุดท้ายจากการขุดค้นหรือกลับมาช่วงการเติม backfilling, ArcGIS สามารถเป็นปริมาณทางสถิติของ Filler Square โดยฟังก์ชั่นสถิติ

กรณีการคำนวณ Earthwork เกี่ยวกับ Drone PPK ในการสำรวจการถ่ายภาพเอียง

การใช้เหมืองกลางแจ้งเป็นตัวอย่างจำเป็นต้องคำนวณจำนวนระยะเวลาการขุด การใช้โดรน DJI ที่ติดตั้ง PPK เป็นแพลตฟอร์มการเก็บข้อมูลเพื่อรับข้อมูล DEM สองข้อมูลซอฟต์แวร์ ArcGIS จะคำนวณดินและผลลัพธ์จะถูกเปรียบเทียบกับข้อมูลการสำรวจจริง

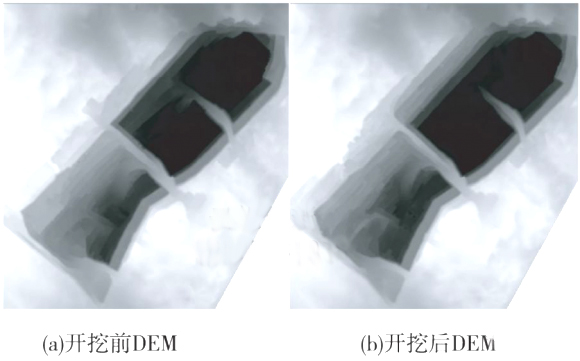

2.1 การเตรียมข้อมูล

ข้อมูลภาพถ่ายทางอากาศได้มาจากการวางแผนเส้นทางจุดควบคุมภาคพื้นดิน

การสำรวจ, การถ่ายภาพทางอากาศ ฯลฯ โดยการจัดเรียงภาพถ่ายสร้างจุดหนาแน่นสร้างกริดและกระบวนการอื่น ๆ เพื่อส่งออกข้อมูล DEM โดยใช้ซอฟต์แวร์ PhotosCan

2.2 การคำนวณ Earthwork และสถิติข้อมูล

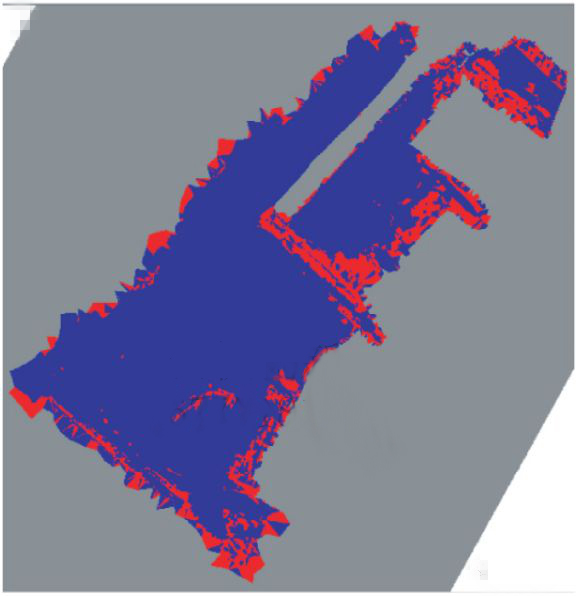

คำนวณ Earthwork ด้วยเครื่องมือนักวิเคราะห์ 3 มิติ→ Raster Surface → Filler Tools กริดเอาท์พุทคือ DEM ภายในการขุดค้นครั้งสุดท้ายหรือช่วงการเติมกลับ เติมในพื้นที่ขุดด้วยแท็กสีที่แตกต่างกัน

2.3 การคำนวณ Earthwork สำหรับการสร้างภาพ 3 มิติ

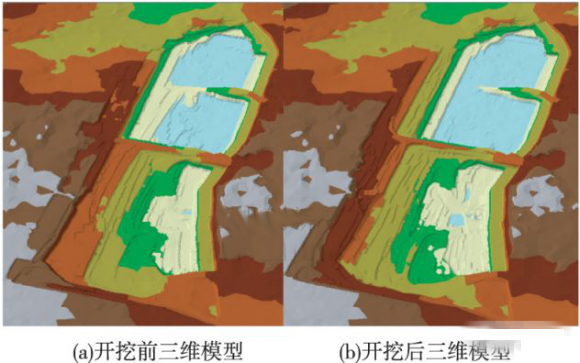

ด้วยข้อมูล DEM การแสดงผล 3 มิติจะดำเนินการใน Arcscene ซึ่งสะท้อนโดยตรงในตำแหน่งของลูกสูบและให้เอฟเฟกต์การเปลี่ยนแปลงที่ใช้งานง่าย ดังที่แสดงในรูปที่ 6 โมเดลพื้นผิวสามมิติ (DSM) สามารถรับได้ใน arcscene โดย suptosed orthophoto quadrangle ข้อมูลและข้อมูล DEM ซึ่งในแบบจำลองสามารถสืบค้นจุดพิกัดใด ๆ ระดับความลาดชันทิศทางความลาดชันและทิศทางความลาดชัน ข้อมูลภูมิประเทศอื่น ๆ ที่เกี่ยวข้อง ดังแสดงในรูปที่ 7

รูปที่ 7 จอแสดงผล 3D และการแสดงแบบสอบถามจุดใด ๆ

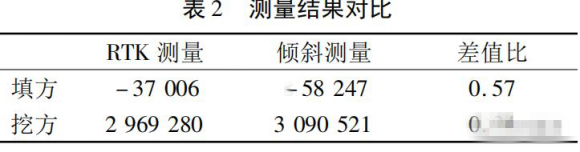

3.4 การเปรียบเทียบผลการสำรวจ

การเปรียบเทียบโดยการคำนวณข้อมูลการสำรวจ RTK และข้อมูลการสำรวจเอียงอัตราส่วนความแตกต่างเกี่ยวกับการขุดคือ 0 04 ซึ่งโดยทั่วไปสอดคล้องกับการสำรวจ RTK อัตราส่วนความแตกต่างสำหรับการเติมสี่เหลี่ยมมีขนาดใหญ่และเหตุผลส่วนใหญ่เกิดจากข้อผิดพลาดในการสำรวจ ทฤษฎีการขุดเหมืองกลางแจ้งควรถูกขุดขึ้นมาและการเติมควรเป็นศูนย์ข้อมูลการเติมที่ได้จากผลการคำนวณควรเกิดจากข้อผิดพลาดในการวัด เนื่องจากการปรากฏตัวของข้อผิดพลาดการวัดข้อมูลการวัดสองข้อมูลแตกต่างจากผลลัพธ์ของภูมิประเทศเดียวกัน ดังนั้นความแตกต่างระหว่างตารางการเติมในตัวอย่างนี้ไม่มีนัยสำคัญการอ้างอิง วิธีการคำนวณของอัตราส่วนความแตกต่างมีดังนี้:

ตอนจบ

วิธีแก้ปัญหาเกี่ยวกับโดรน PPK ทองคำรวมกับซอฟต์แวร์ ArcGIS เพื่อคำนวณ Earthwork ความแม่นยำมีความน่าเชื่อถือปริมาณงานภายนอกมีขนาดเล็กระดับของระบบอัตโนมัติภายในสูง ไม่เพียง แต่เสนอการแสดงผล 3 มิติ แต่ยังสามารถใช้งานการสืบค้นและฟังก์ชั่นอื่น ๆ
