เอกซ์เรย์ความต้านทานไฟฟ้าคืออะไร?

หมวดจำนวน:0     การ:บรรณาธิการเว็บไซต์     เผยแพร่: 2021-11-26      ที่มา:เว็บไซต์

การตรวจเอกซเรย์ความต้านทานไฟฟ้า (ERT) เป็นวิธีธรณีฟิสิกส์ขั้นสูงที่ใช้ในการกำหนดการกระจายความต้านทานของใต้ผิวดินโดยการวัดบนพื้นผิวดิน ข้อมูล ERT จะถูกรวบรวมอย่างรวดเร็วด้วยเครื่องวัดความต้านทานหลายขั้วอัตโนมัติ โปรไฟล์ ERT ประกอบด้วยพล็อตแบบตัดขวาง (2-D) พล็อตของความต้านทาน (Ω· m) เมื่อเทียบกับความลึก การตีความ ERT ได้รับการสนับสนุนโดยข้อมูลหลุมเจาะหรือข้อมูลธรณีฟิสิกส์สำรองแสดงถึงรูปทรงเรขาคณิตและ lithology และ/หรืออุทกวิทยาและ/หรือปิโตรเล็ตของการก่อตัวทางธรณีวิทยาใต้ผิวดิน

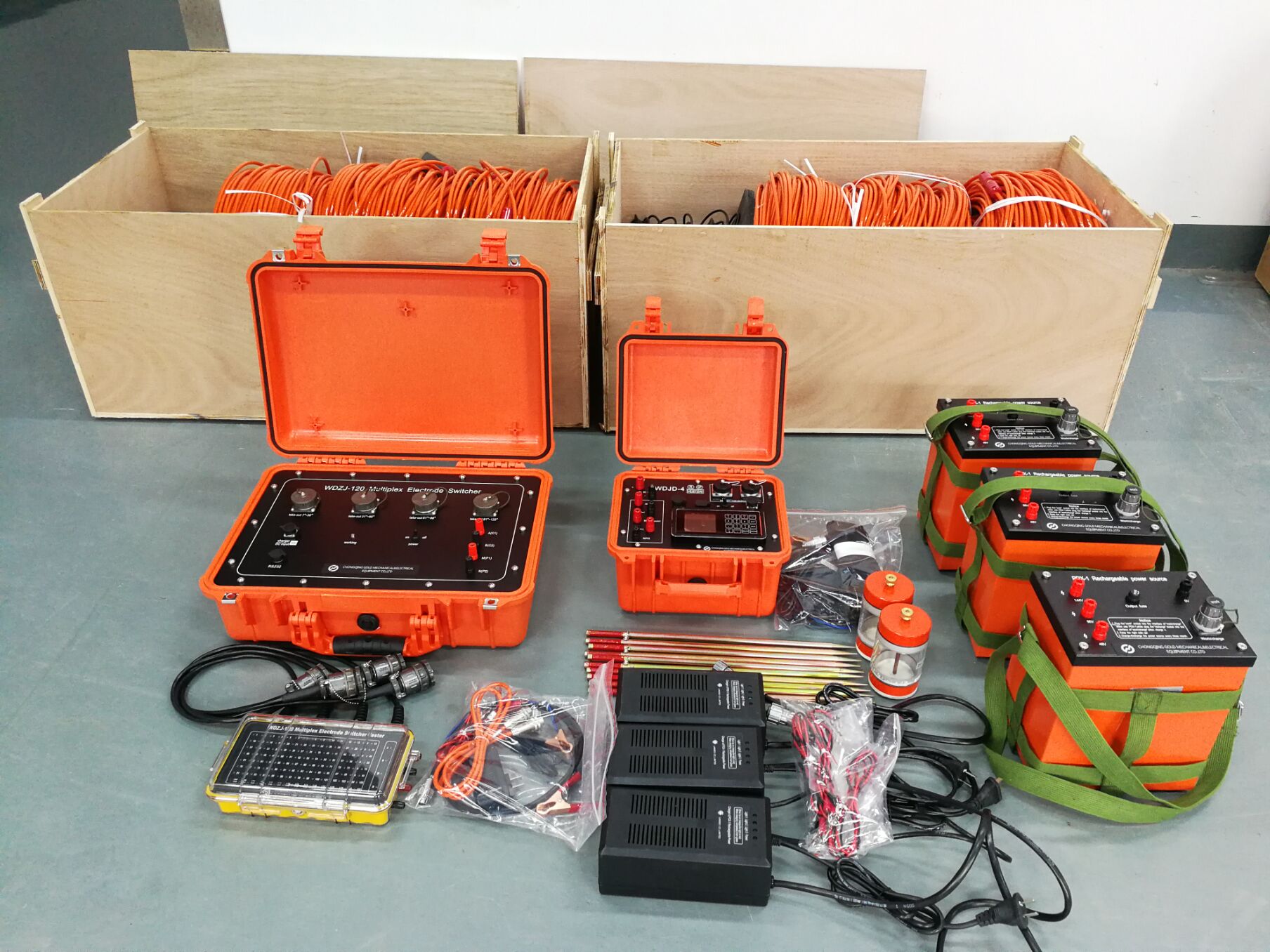

WGMD-4 2D ERT ระบบการถ่ายภาพ resitivity

WGMD-4 2D ERT ระบบการถ่ายภาพความต้านทาน


การตรวจเอกซเรย์ความต้านทานไฟฟ้าวัดความต้านทาน ความต้านทานซึ่งวัดได้ในΩ· m คือการผกผันทางคณิตศาสตร์ของการนำไฟฟ้า มันเป็นคุณสมบัติทางกายภาพจำนวนมากของวัสดุที่อธิบายว่ามันยากที่จะส่งกระแสไฟฟ้าผ่านวัสดุ การวัดความต้านทานสามารถทำได้ด้วยกระแสสลับ (AC) หรือกระแสโดยตรง (DC) เนื่องจากการวัดความต้านทานขึ้นอยู่กับความถี่ต้องใช้ความระมัดระวังเมื่อเปรียบเทียบค่าความต้านทานที่รวบรวมโดยใช้เทคนิคที่แตกต่างกัน


วัสดุดิน, ออกไซด์โลหะและแร่ธาตุซัลไฟด์เป็นวัสดุตะกอนทั่วไปเพียงอย่างเดียวที่สามารถนำกระแสไฟฟ้าที่มีนัยสำคัญผ่านวัสดุเอง ดังนั้นความต้านทานของวัสดุตะกอนที่อยู่ใกล้พื้นผิวส่วนใหญ่จะถูกควบคุมโดยปริมาณและเคมีของของเหลวรูขุมขนภายในวัสดุ วัสดุใด ๆ ที่เฉพาะเจาะจงสามารถมีการตอบสนองความต้านทานที่หลากหลายซึ่งขึ้นอยู่กับระดับของความอิ่มตัว, ความเข้มข้นของไอออน, การปรากฏตัวของของเหลวอินทรีย์ (เช่นของเหลวเฟสที่ไม่ใช่น้ำ, NAPLs), ความผิดพลาด, การเชื่อมต่อ, การผุกร่อน ฯลฯ


ผู้ว่าจ้างทั่วไปที่ ERT มีพื้นฐานมาจากการใช้งานโดยนักธรณีฟิสิกส์มาเกือบศตวรรษ ความก้าวหน้าล่าสุดเกี่ยวกับอุปกรณ์ภาคสนามและขั้นตอนการประมวลผลข้อมูลทำให้การสำรวจ 2D อย่างรวดเร็วและการสำรวจ 3D เป็นไปได้ แบบสำรวจความต้านทาน 1D แบบเก่ายังคงเป็นเรื่องธรรมดาและมีประโยชน์หลายครั้ง แต่พบปัญหาการตีความในพื้นที่ที่มีธรณีวิทยา 2D หรือ 3D ที่ซับซ้อน
